1、重錘料位計的原理
重錘料位計由液壓旋轉驅動器、同軸的大小鏈輪、滾子鏈、環形鏈、重錘、光電式絕對值編碼器組成。液壓缸的活塞桿通過滾子鏈與小鏈輪相連，拖動小鏈輪旋轉。大鏈輪通過環形鏈與重錘相連，大鏈輪直徑是小鏈輪直徑的 3 倍，因此活塞桿運行距離短，重錘端能實現長距離探測。編碼器安裝在鏈輪的輸出軸上，隨輸出軸一同轉動，重錘隨著鏈輪的旋轉上下移動并探測窯內料面。編碼器產生連續的碼值對應重錘的位置，通過 PLC 程序能計算出重錘相對參考原點的位置。絕對值編碼器是數字式傳感器，碼值能直接傳到 PLC 控制系統并計算處理得到重錘的位移量。
重錘料位計測量原理的關鍵：在重錘觸到料面時，鏈輪要同步停止轉動，此時的碼值同步反映重錘的位置。液壓系統中的順序閥滿足了這一要求，當重錘觸到料面時，此時重錘的重量不作用在液壓系統，由于順序閥的背壓與鏈條的重量及鏈輪旋轉產生的慣性力相平衡，因此確保了編碼器的值對應于重錘的位置。

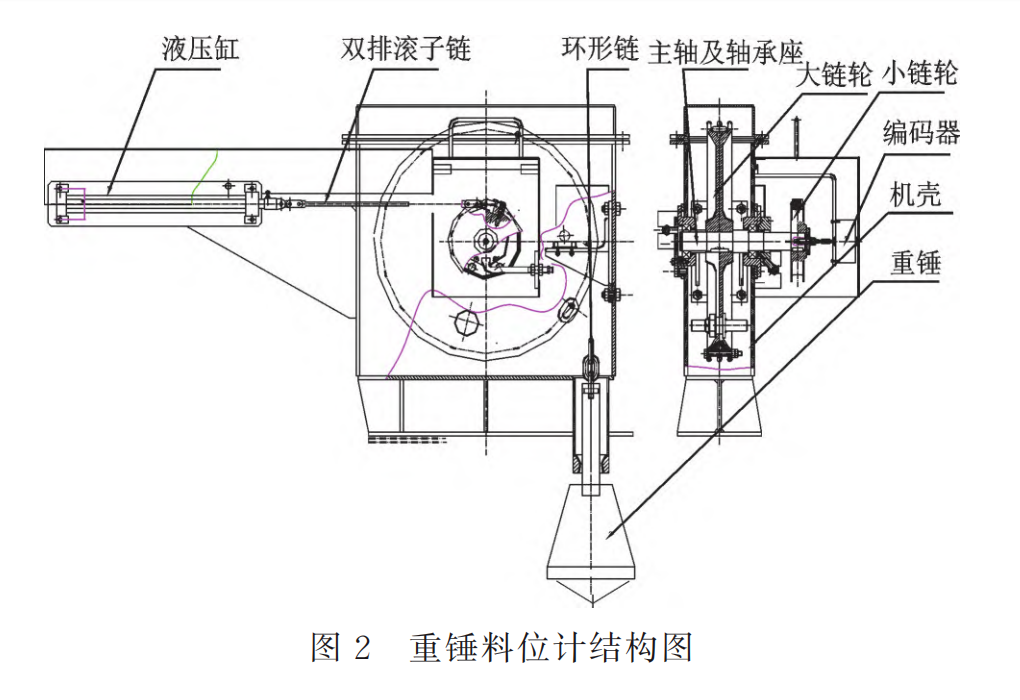

重錘料位計的結構如圖2所示。
2、產品介紹
嘉可儀表JK型重錘料位計可用來測量粉狀、顆粒狀及塊狀固體物料料倉的料位，使用戶可靠地掌握料倉中的料位。重錘料位計由傳感器及控制顯示儀表構成，傳感器的設計吸收了國內外同類產品的優點，其獨特的結構與傳動方式使以往許多其它形式的重錘料位計經常出現的毛病都得以克服，做到運行可靠、維護量小、應用面廣。控制顯示器采用了16位單片機，由程序控制傳感器的整個探測過程的動作并檢測其信號，進行計算，在面板上的顯示窗口顯示料位數字，并有相應的4-20mA模擬電流信號輸出，測量可定時自動進行，也可手動測量。
